菱云系列货梯
磐石品质 匠心智造
-
-
更大载重 最大可达10000kg(LEHY-G)
5000kg(LEHY-L-G) -
更高速最大速度达1m/s 2000kg-5000kg
-
更灵活更小的土建要求
-
更耐久更高品质的部件配置 更耐久的使用周期
-
-
-
全新的控制系统采用国际高端品牌元器件等同客梯
-
全新特色功能满面积不停靠 货梯防撞
-
全新接口升级AGV小车 智能联动
-
-
- 使用场景
-
手动叉车
小推车 -
平衡重叉车
电动托盘叉车 -
汽车
-
- 产品类型
- 载货电梯（标准版）
- 载货电梯（叉车版）
- 载货电梯（载汽车版）
-
- 额定载重（kg）
- 2000 3000
- 3000 5000 10000*2
- 10000*4
-
- 额定速度（m/s）
- 0.5 1
- 0.5 1
- 0.5
-
- 最大提升高度（m）
- 60
- 60
- 60
-
- 单次最大允许
进入质量（kg）*1 - 0.6x额定载重
- 1.0x额定载重
- 1.0x额定载重
- 单次最大允许
*1：单次最大允许进入质量指单次进入轿厢内的总载荷重量（包括装卸设备、货物以及人员）
*2：10000kg规格额定速度仅可选0.5m/s
*3：若客户使用场景超出所述范围，请咨询上海三菱电梯有限公司
*4：仅LEHY-G可选

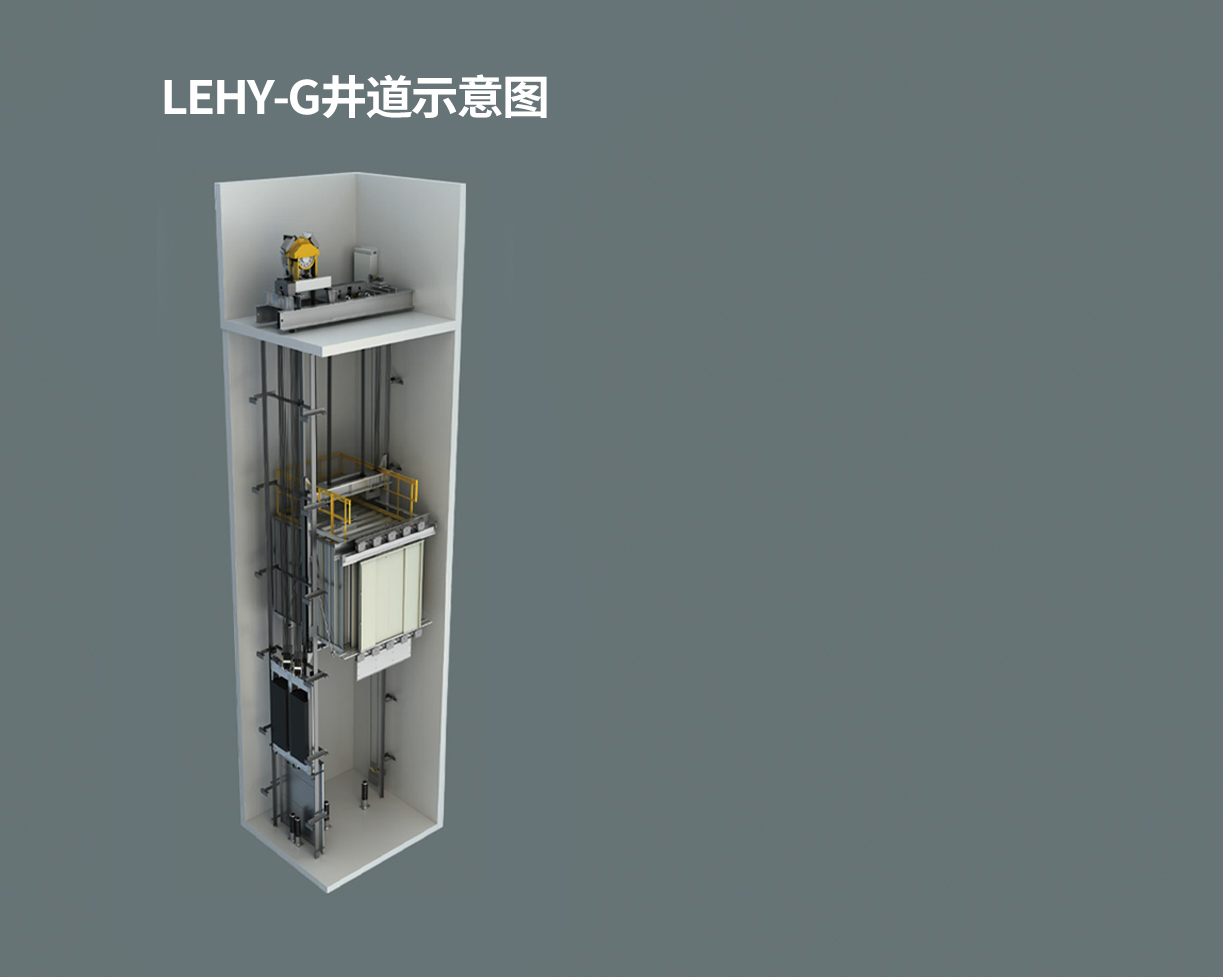

LEHY-G全系列采用PM曳引机、薄型化控制柜及结构紧凑的布置方式，机房面积达到最小化，大大降低建筑物的设计难度和建造成本，提高了建筑的利用率，同时减小了机房对建筑物的外观影响。
-
- 01
土建要求更低 LEHY-G取消10000kg滑轮间，机房尺寸更小
LEHY-L-G 优化土建布置方式，井道平面和垂直尺寸更小 - 02
适应场景更多可满足进叉车，汽车梯需求
- 03
规格覆盖更广 最大载重可达10000kg（0.5m/s）
最大速度可达1m/s（2000kg-5000kg）
- 01
- 部件寿命长 单位：万次
- 项目指标行业平均*
- 制动器设计动作寿命1500约700
- 轿门系统实验1350约500
- 按钮设计动作寿命500约300
1500万次365天x2000次/天
=20年
了解20年设计基准
*：数据来源于行业调研
-
高性能永磁同步PM曳引机
采用上海三菱电梯高品质曳引机，综合应用了分段式冲铆一体铁心与自动化集中式绕组等马达技术，使曳引机的输出更节能、更静音、重平稳。
-
安全光幕
IP65:可在恶劣工况下保障正常工作
光幕束≥174束：
密集的光幕束可更加精准判断门区域的情况 -
线性称量装置
可以更精准测量轿厢载重量
使轿厢启停更加舒适平滑 -
薄型化控制柜
采用高性能芯片，使全新设计的控制柜具有模块化、薄型化特点，同时电梯控制和电机驱动全数字化，使系统控制性能进一步提高，并增强了可靠性和抗干扰性能力。
-
金属结构
轿厢门机主要结构为金属件
耐用可靠 -
部件强度更高
轿顶轮、对重轮、机房反绳等轮系组件
标配铸铁绳轮 -
节能装置
轿顶采用LED照明
可选配智能电源技术，在电梯待机时
自动关闭轿厢照明及通风装置
-
-
01
-
02
-
04
-
03
-
05
01 层门防撞功能 叉车版时为标配功能，有效降低叉车驶入轿厢时撞门事件发生
汽车版时为标配功能，保护汽车驶入轿厢时不被电梯门碰擦
标准版时为选配功能02 轿门防撞功能（选配）有效降低叉车倒车出轿厢时撞门事件发生
03 语音呼梯（选配）对于仅有2个楼层的电梯，将自动登记轿内指令;对于多个楼层的电梯，如选配轿内语音登记，也可避免司机下车操作。
04 关门声光提示功能（选配）在电梯门关门前3s直至关门到位的过程中进行灯光闪烁和蜂鸣提示，避免撞门事件发生
05 加强型铁地坎（选配）叉车款标配，可提高地坎使用寿命
-
-
-
01
-
02
-
03
01 广角镜（选配）便于叉车司机观察货物距离正面轿壁的距离，防止撞击正面壁
02 正面防撞装置（选配）缓冲PVC防撞条螺栓连接方便替换。正面壁可选不锈钢护板
03 侧面防撞装置（选配） 不锈钢防护板，解决侧面壁易被刮擦问题，不占用轿内空间。
防护板抽芯铆钉连接方便替换
当前壁宽度大于等于50mm时，侧面壁可选配防撞条（同正面壁） -
层站延时按钮/层站延时状态显示
可选配层站开门延长功能，集成于层站召唤中，在登记层站显示召唤方向按钮时，长按2s以上即进入“开门延时”模式，即当电梯到站响应层站召唤时保持开门状态，标准时间为1分钟。
通过智慧电梯APP实现
依托智慧电梯的管梯APP，允许管理人员根据实际需要，调节电梯开门延长时间，标准时间为1分钟，最大可设60分钟，以满足客户不同的场景需求。
满面积不停靠
为避免轿厢满面积但未满载的不必要停靠，可选配轿厢满面积监测功能。当监测到轿厢面积被占用超过预定阈值时，仅响应轿厢指令，不响应层站召唤；同时在层站召唤上显示满员运行的图标。
智能AGV小车联动
全面优化AGV小车通讯协议，提供更智能、更高效、更稳定的AGV小车联动功能，引导AGV智能小车自动乘坐电梯上下楼，提高运输效率和人员安全性，实现跨楼层之间的货物搬运和智能化工厂的需求。 注：上海三菱仅提供AGV接口，AGV小车为第三方
