三菱原厂装潢优势

  • 精心设计 专业计算不同场景设计,丰富款式多样选择
    重量严格计算,避免超标超重风险

  • 符合标准 专业设计材料符合GB7588标准防火等级要求
    避免不当选材引致的安全风险

  • 严格测试 品质长久材质工艺、照明器具经过严苛测试
    可靠性更有保障

整体化轿厢设计
ZCD-020X精装系列
轿顶ZCL-GS17
正面壁两侧:镜面不锈钢
中央:镜面蚀刻及喷漆处理不锈钢(ZHF-005)
侧面壁两侧:镜面不锈钢
中央:镜面蚀刻及喷漆处理不锈钢(ZHF-005)
扶手三面不锈钢圆扶手(ZYH-RH05)
地板大理石地坪(ZSC012)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-020X
ZCD-022X精装系列
轿顶ZCL-GS08
正面壁两侧:压膜钢板(ZYM-016)
中央:发纹蚀刻及仿古铜处理不锈钢(ZHF-002)
侧面壁两侧:镜面镀钛不锈钢(ZDT-006)
中央:发纹蚀刻及仿古铜处理不锈钢(ZHF-002)
扶手三面镀古铜钛不锈钢圆扶手(ZYH-RH05+ZDT-006)
地板大理石地坪(ZSC-014)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-022X
ZCD-039T精装系列
轿顶ZCL-GS18
正面壁两侧:镜面镀钛不锈钢(ZDT004)
中央:压膜钢板(ZYM-017)
侧面壁压膜钢板(ZYM018)
扶手三面不锈钢圆扶手( ZYH-RH05)
地板大理石地坪(ZSC014)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-039T
ZCD-040T精装系列
轿顶ZCL-GS18(色号:Y033)
正面壁两侧:和纹镀钛不锈钢(ZDT506)
中央:镜面拉丝镀钛不锈钢(ZLS-002+ZDT-006)
侧面壁两侧:和纹镀钛不锈钢(ZDT-506)
中央:镜面拉丝镀钛不锈钢(ZLS-002+ZDT-006)
扶手三面不锈钢圆扶手( ZYH-RH05)
地板大理石地坪(ZSC-014)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-040T
ZCD-021X精装系列
轿顶ZCL-GS22
正面壁两侧:压膜钢板(ZYM-001)
中央:镜面蚀刻镀钛不锈钢(ZHY-027+ZDT-001)
侧面壁两侧:发纹蚀刻镀钛不锈钢(ZHY-028+ZDT-001)
中央:压膜钢板(ZYM-001)
地板大理石地坪(ZSC-013)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-021X
ZCD-022T精装系列
轿顶ZCL-GS22
正面壁镜面喷砂镀钛不锈钢(ZPS-002+ZDT-001)
侧面壁发纹不锈钢
扶手两侧不锈钢圆扶手( ZYH-RH06)
地板大理石地坪(ZSC-029)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-022T
ZCD-030G精装系列
轿顶ZCL-DN02
正面壁两侧:和纹镀钛抗指纹不锈钢(ZDT-505)
中央:镜面不锈钢
侧面壁和纹镀钛抗指纹不锈钢(ZDT-505)
扶手三面不锈钢圆扶手(ZYH-RH06)
地板大理石地坪(ZSC-029)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-030G
ZCD-025G精装系列
轿顶ZCL-GS06
正面壁两侧:发纹不锈钢
中央:镜面不锈钢
侧面壁两侧:发纹不锈钢
中央:镜面不锈钢
扶手三面不锈钢圆扶手( ZYH-RH06)
地板拼花地板(ZPH-034)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-025G
ZCD-041T精装系列
轿顶ZCL-GN07
正面壁两侧:压花不锈钢(ZYH-002)
中央:镜面不锈钢
侧面壁压花不锈钢(ZYH-002)
扶手两侧不锈钢圆扶手(ZYH-RH06)
地板大理石地坪(ZSC-001)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-041T
ZCD-042T精装系列
轿顶ZCL-GN07
正面壁两侧:压膜钢板(ZYM-020)
中央:镜面喷砂镀钛不锈钢(ZPS-003+ZDT-004)
侧面壁两侧:压膜钢板(ZYM-020)
中央:镜面镀钛不锈钢(ZDT-004)
扶手三面不锈钢圆扶手(ZYH-RH05)
地板人造石地坪(ZRZ-A03)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-042T
ZCD-036X精装系列
轿顶ZCL-GS18
正面壁两侧:镜面镀钛不锈钢(ZDT-004)
中央:大理石及嵌条(ZSC-A27+ZYJ-004)
侧面壁两侧:镜面镀钛不锈钢(ZDT-004)
中央:咖布纹饰面及嵌条(ZNH-001+ZYJ-004)
扶手两侧镜面镀钛不锈钢矩形扶手( ZYH-SH02+ZDT-004)
地板大理石地坪(ZSC-014)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-036X
ZCD-032G精装系列
轿顶ZCL-DN02
正面壁两侧:镜面镀钛不锈钢(ZDF-007)
中央:玻璃及嵌条(ZBL-010+ZYJ-003)
侧面壁后侧:砂纹镀钛不锈钢(ZDT-507)
中央及前侧:压膜钢板及嵌条(ZYM-021+ZYJ-003)
扶手两侧扶手( ZYH-FH03L+ZDT-503)
地板大理石地坪(ZSC-A25)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-032G
ZCD-031G精装系列
轿顶ZCL-GS21
正面壁两侧:镜面镀钛不锈钢(ZDT-006)
中央:玻璃及嵌条(ZBL-009+ZYJ-001)
侧面壁两侧:镜面镀钛不锈钢(ZDT-006)
中央:压膜钢板及嵌条(ZYM-019+ZYJ-001)
扶手两侧发纹镀钛不锈钢圆扶手(ZYH-RH05+ZDT-006)
地板人造石地坪(ZRZ-A03)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-031G
ZCD-033G精装系列
轿顶ZCL-GS21
正面壁陶瓷薄板及嵌条(ZRZ-A05+ZYJ-001)
侧面壁贴膜钢板及嵌条(ZTM-055+ZYJ-001)
扶手两侧扶手(ZYH-FH03+ZDT-506)
地板大理石地坪(ZSC-A08)

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-033G
ZCD-041T医用轿厢
轿顶ZCL-GN07紫外抗菌顶,标配紫外线杀菌灯
轿壁晶格花纹压花不锈钢
扶手抗菌不锈钢圆扶手

扫描二维码
查看轿厢实景

效果图仅供参考,详细信息请咨询当地销售
ZCD-041T
轿顶

ZCL-DN02(选配)

照明 两侧筒灯照明中央两侧泛光照明
材料 镜面不锈钢板
厚度 200mm

ZCL-GS21(选配)

照明 四周泛光照明.中央筒灯直接照明
材料 中央涂装钢板边框发纹镀钛不锈钢两侧涂装钢板
厚度 200mm

ZCL-SS10(标配)

照明 中央薄型导光板照明.两侧氛国灯辅助照明
材料 涂装钢板吊顶板
厚度 100mm

ZCL-SS07(标配)

照明 筒灯直接照明
材料 涂装钢板吊顶板
厚度 100mm

ZCL-GS17(选配)

照明 两侧筒灯照明.中央两侧泛光照明
材料 镜面不锈钢板
厚度 200mm

ZCL-GS08(选配)

照明 四周泛光照明.中央筒灯直接照明
材料 中央镜面不锈钢.四周涂装钢板
厚度 200mm

ZCL-SS08(标配)

照明 中央直接照明
材料 中央乳白色印花照明板.两侧涂装钢板
厚度 200mm

ZCL-SS07S(选配)

照明 筒灯直接照明
材料 不锈钢吊顶板
厚度 100mm

ZCL-GN07(选配)

照明 中央直接照明
材料 中央发纹不锈钢.两侧涂装钢板
厚度 100mm

ZCL-GS18(选配)

照明 中央泛光照明.四周简灯照明
材料 四周吊顶及天花涂装钢板边框镜面镀钛不锈钢
厚度 200mm

ZCL-GS06(选配)

照明 中央直接照明.两侧辅助照明
材料 中央乳白色印花亚克力照明板.四周金属银色喷涂钢板.两侧亚克力水晶吊块
厚度 200mm

ZCL-GS22(选配)

照明 中央直接照明.两例筒灯照明
材料 中央乳白色上拱照明板.两侧镜面不锈钢
厚度 200mm
扶手
注:扶手均可选镀钛不锈钢,镀钛色号详见材质表。

ZYH-FH10不锈钢扁扶手

ZYH-RH05/RH05不锈钢圆扶手

ZYH-RH06/RH06不锈钢圆扶手

地板
注:亦可选PVC复合地板,色号按上海三菱电梯装满色板选定。

人造石地坪

  • ZRZ-A01

  • ZRZ-A02

  • ZRZ-A03

  • ZRZ-A04

大理石地坪

  • ZSC-001

  • ZSC-002

  • ZSC-011

  • ZSC-012

  • ZSC-013

  • ZSC-014

  • ZSC-016

  • ZSC-029

拼花地板

  • ZPH-032

  • ZPH-030

  • ZPH-028

  • ZPH-033

  • ZPH-026

  • ZPH-029

  • ZPH-034

  • ZPH-031

智能LED智能照明系统(选配)

轿顶加配智能照明系统,使用手机APP设置个性化的轿内光源,对光源进行
以下多种设置与调节,为乘客带来更舒适的乘梯环境。

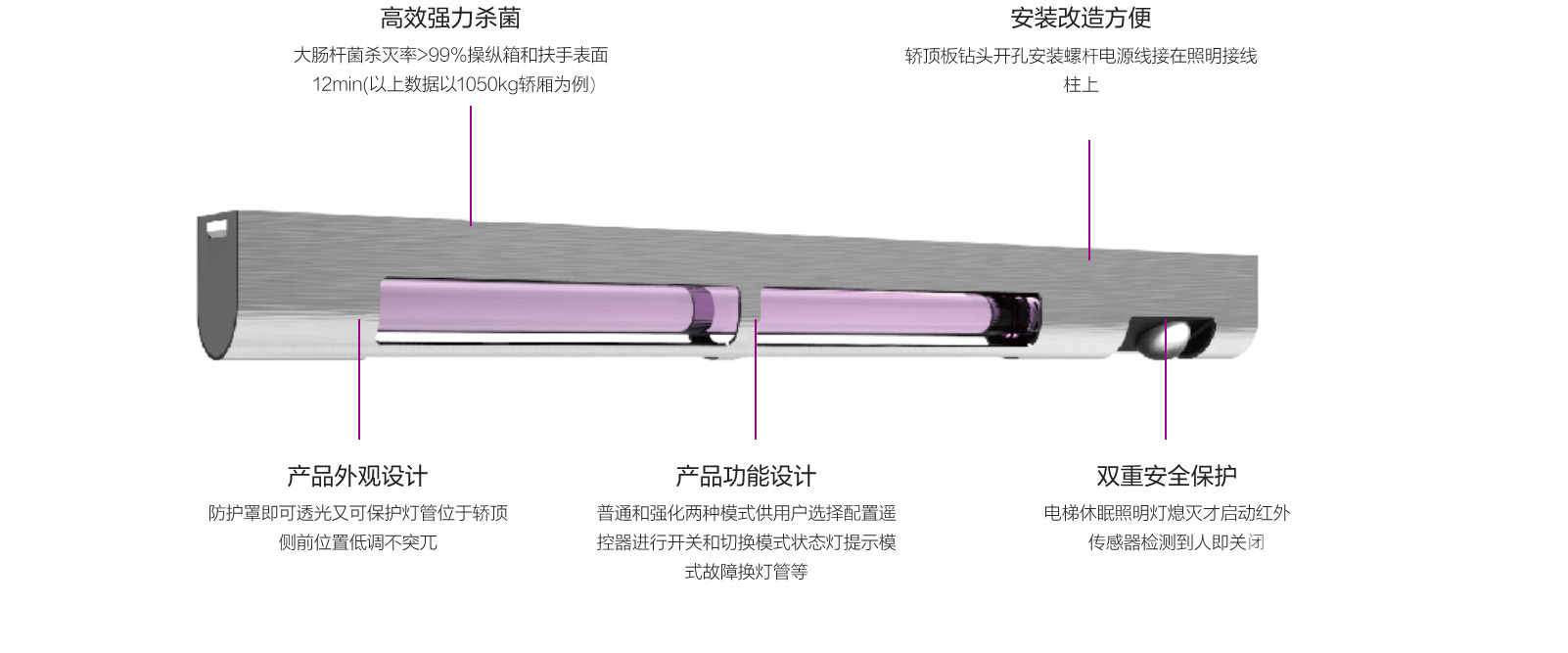

智能紫外线杀菌灯(选配)


  • 通高式操纵箱一通到顶
    与前壁形成整体
    大气外观

  • 液晶触摸操纵箱28寸工业触屏,视觉震撼稳定可靠
    精致设计界面带来新颖操作体验

  • 多媒体液晶显示纵向布局,更小前壁配置更大液晶
    全新PI搭配黑金界面,动感奢华

  • 全新的产品PI全新箭头外形,行云流水动效
    上海三菱产品独有特征

通高式操纵箱
前壁安装
侧壁安装

ZCB■-ND10(主)
ZCB■-ND60(副)

ZCB■-ND11(主)
ZCB■-ND61(副)

ZCB■-N612(主)
ZCB■-N662(副)

ZCB■-N310(主)
ZCB■-N360(副)

ZCB■-N710(主)
ZCB■-N760(副)

ZCB■-ND30(主)
ZCB■-ND80(副)

一体式操纵箱
前壁安装

ZCB ■- T611(主)
ZCB ■-T661 (副)

ZCB ■- T311(主)
ZCB ■-T361 (副)

ZCB ■- T711(主)
ZCB ■-T761 (副)

ZCB ■- T811(主)
ZCB ■-T861 (副)

ZCBE03 ■- T810(主)
ZCBE03 ■- T860(副)

轮椅操纵箱
侧壁安装

ZCB ■- F011 (主)
ZCB ■- F061 (副)

ZCB ■- F131 (主)
ZCB ■- F181 (副)

按钮

A1白光/A12橙光

直径35mm
机械微动平文字
待机微发光
不锈钢表面

A14白光/A15橙光

直径35mm
机械微动凸文字带盲文
待机微发光不锈钢表面

C14白光/C15橙光

边长35mm
机械微动凸文字带盲文
行机微发光不锈钢表面

A71(悬触按钮)

直径35mm
悬浮感应平文字
待机白光,点亮白光
镜面不锈钢表面

A23

直径35mm
触摸感应
平文字
待机白光
点亮蓝光
CD纹不锈钢表面

A81白光/A82橙光

直径35mm
机械微动平文字
待机微发光不锈钢表面

A83白光/A84橙光

直径35mm
机械微动
凸文字带盲文
待机微发光
不锈钢表面

A27

直径50mm
机械微动平文字
(不锈钢表面仅操纵箱可使用)


  • 层门设计匹配主流室内装潢风格
    建筑环境自然融合
    无需二次装潢,省时省力省费用

  • 面一式门套门套幕板与层门在同一平面
    彰显高端大气

  • 智能方向灯根据环境自动调节亮度和音量
    自带语音报站AECH功能

  • 脚感应召唤用脚操作 解放双手
    感应登记 方式优雅

层门与门套

E-102窄型门套

层站显示召唤 ZPIA12-GB11
层门材料 涂装钢板
门套材料 涂装钢板

E302斜角(10°)大门套

层站显示召唤 ZPIA12-GB13
层门材料 发纹不钢板
门套材料 发纹不钢板

E-312幕板式斜角(10°)大门套

层站显示召唤 ZPIA11-GB14
层门材料 发纹蚀刻不锈钢
门套材料 发纹不锈钢

E-322斜幕板斜角(10°)大门套

层站显示召唤 ZPIH-N301
层站召唤 ZHBA11-G010
层门(注1) ZPN-010
门套材料 镜面镀钛不锈钢
层站显示召唤

ZPI■-GD10

橙色段码LED
按钮可换
图示为A12

ZPI■-GD20

橙色段码LED
按钮可换
图示为A12

ZPI■-GB23

4.3英寸
段码液晶
按钮可换
图示为A11

ZPI■-CD12

金黄色段码LED
按钮可换
图示为A11

ZPI■-CD22

金黄色段码LED
按钮可换
图示为A11

ZPI■-GA13

4.3英寸
真彩液晶
黑金界面
按钮可换
图示为A11

ZPI■-GA23

4.3英寸
真彩液晶
黑金界面
按钮可换
图示为A11

层站显示

ZPIH-C804

15英寸多媒体液晶显示器外嵌式安装于层站侧召唤上方位置

ZPIH-CE01

2.86英寸黑金界面TF液晶显示(EMIDS)
分辨率1920×540,嵌入式墙体安装

ZPIH-C301

8.4英寸黑金界面TFT液品显示嵌入式墙体安装

HID-A20

橙色LED点阵指示灯嵌入式,墙体安装

ZPIH-NE01

28.6英寸黑金界面TFT液晶显示(EMIDS)
分辨率1920×540,嵌入式E312门套幕板适用

ZPIH-N301

8.4英寸黑金界面TFT液晶显示嵌入式.E312门套幕板适用

HID-A10

橙色LED点阵指示灯嵌入式E312门套幕板适用

层站方向灯
注:所有方向灯均为LED光源提供两种光色可选:暖白3000~3300k正白6500-7200k

ZHLV-H021 有底盒

有底盒发纹/镜面不锈钢面板
亮灯部分雾白亚克力

ZHLV-H040 无底盒

亮灯部分雾白亚克力
尺寸显大气
55×430mm

ZHLV-H050 无底盒

透明亚克力.内雕雾面亚克力
根据环境自动调节亮度和音量
自带语音报站同AECH功能

ZHLV-R050 有底盒

亮灯部分雾白亚克力
需墙面装饰精确留孔

ZHLV-B040 无底盒

亮灯部分透明亚克力
内嵌雾白指示块
(与AECH同时配置时应对GB/T24477)

ZHLH-R080 有底盒

透明亚克力.内嵌雾面三角形
镜面衬底点缀满天星
(与AECH同时配置时应对GB/24477)(可安装于门上方)

层站召唤

ZHB■-G010单梯
ZHB■-G020并联

ZHB■-H030单梯
(符合GB/T24477标准)

ZHB■-H041并联
(符合GB/24477标准)

ZHBE08-G012
脚感应召唤

图片为示意效果图,尺寸变化、外观亦有不同,产品更迭或变化,以实际规格为准,获取准确产品信息请详洽当地分公司。

材质对应表

轿顶

ZCL-DN02(选配)

照明 两侧筒灯照明中央两侧泛光照明
材料 镜面不锈钢板
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS21(选配)

照明 四周泛光照明.中央筒灯直接照明
材料 中央涂装钢板边框发纹镀钛不锈钢两侧涂装钢板
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-SS10(标配)

照明 中央薄型导光板照明.两侧氛国灯辅助照明
材料 涂装钢板吊顶板
厚度 100mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-SS07(标配)

照明 筒灯直接照明
材料 涂装钢板吊顶板
厚度 100mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS17(选配)

照明 两侧筒灯照明.中央两侧泛光照明
材料 镜面不锈钢板
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS08(选配)

照明 四周泛光照明.中央筒灯直接照明
材料 中央镜面不锈钢.四周涂装钢板
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-SS08(标配)

照明 中央直接照明
材料 中央乳白色印花照明板.两侧涂装钢板
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-SS07S(选配)

照明 筒灯直接照明
材料 不锈钢吊顶板
厚度 100mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GN07(选配)

照明 中央直接照明
材料 中央发纹不锈钢.两侧涂装钢板
厚度 100mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS18(选配)

照明 中央泛光照明.四周简灯照明
材料 四周吊顶及天花涂装钢板边框镜面镀钛不锈钢
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS06(选配)

照明 中央直接照明.两侧辅助照明
材料 中央乳白色印花亚克力照明板.四周金属银色喷涂钢板.两侧亚克力水晶吊块
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定

ZCL-GS22(选配)

照明 中央直接照明.两例筒灯照明
材料 中央乳白色上拱照明板.两侧镜面不锈钢
厚度 200mm
注:1、轿顶全部采用LED照明。
2、轿顶出风口配置在两侧后部。轿顶可选配置安全窗,安全窗同时符合GB7588和GB/T7588.1,具体咨询销售人员。
3、ZCL-SS10、ZCL-GN07、ZCL-GS21色号默认ZY015;ZCL-SS08、ZCL-SS07、 ZCL-GS18色号默认Y033。涂装钢板如需其他颜色按上海三菱色板选定
扶手

ZYH-FH10不锈钢扁扶手

ZYH-RH05/RH05不锈钢圆扶手

ZYH-RH06/RH06不锈钢圆扶手

人造石地坪

ZRZ-A01

ZRZ-A02

ZRZ-A03

ZRZ-A04

大理石地坪

ZSC-001

ZSC-002

ZSC-011

ZSC-012

ZSC-013

ZSC-014

ZSC-016

ZSC-029

拼花地板

ZPH-032

ZPH-030

ZPH-028

ZPH-033

ZPH-026

ZPH-029

ZPH-034

ZPH-031

通高式操纵箱

ZCB■-ND10(主)
ZCB■-ND60(副)

树脂显示窗
橙色段码
按钮可更换
图示为A12

ZCB■-ND11(主)
ZCB■-ND61(副)

树脂显示窗
金黄色段码
按钮可更换
图示为A12

ZCB■-N612(主)
ZCB■-N662(副)

树脂显示窗
8.4英寸位段液晶
彩底黄字
按钮可更换
图示为A12

ZCB■-N310(主)
ZCB■-N360(副)

物理钢化玻璃
8.4英寸真彩液晶
黑金界面
按钮可更换
图示为C14

ZCB■-N710(主)
ZCB■-N760(副)

物理钢化玻璃
10.4英寸EMIDS
黑金界面
按钮可更换
图示为C15

ZCB■-ND30(主)
ZCB■-ND80(副)

树脂显示窗
橙色段码
按钮可选A04,A05

一体式操纵箱

ZCB ■- T611(主)
ZCB ■-T661 (副)

8.4英寸位段液晶
彩底黑字
按钮可更换
图示为A11

ZCB ■- T311(主)
ZCB ■-T361 (副)

8.4英寸TFT液晶
黑金界面

ZCB ■- T711(主)
ZCB ■-T761 (副)

10.4英寸TFT液晶
黑金界面(EMIDS)
分辨率1024×768
按钮可更换
图示为A11

ZCB ■- T811(主)
ZCB ■-T861 (副)

15英寸TFT液晶
黑金界面(EMIDS)
分辨率1024×768
按钮可更换
图示为A11

ZCBE03 ■-T810(主)
ZCBE03 ■-T860(副)

15英寸TFT液晶
黑金界面(EMIDS)
分辨率1024×768

轮椅操纵箱

ZCB ■-F011(主)
ZCB ■- F061(副)

ZCB ■-F131(主)
ZCB ■-F181(副)

按钮

A1白光/A12橙光

直径35mm
机械微动平文字
待机微发光
不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A14白光/A15橙光

直径35mm
机械微动凸文字带盲文
待机微发光不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

C14白光/C15橙光

边长35mm
机械微动凸文字带盲文
待机微发光不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A71(悬触按钮)

直径35mm
悬浮感应平文字
待机白光,点亮白光
镜面不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A23

直径35mm
触摸感应
平文字
待机白光
点亮蓝光
CD纹不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A81白光/A82橙光

直径35mm
机械微动平文字
待机微发光不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A83白光/A84橙光

直径35mm
机械微动
凸文字带盲文
待机微发光
不锈钢表面

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

A27

直径50mm
机械微动平文字
(不锈钢表面仅操纵箱可使用)

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置
层门与门套

E-102窄型门套

层站显示召唤 ZPIA12-GB11
层门材料 涂装钢板
门套材料 涂装钢板

E302斜角(10°)大门套

层站显示召唤 ZPIA12-GB13
层门材料 发纹不钢板
门套材料 发纹不钢板

E-312幕板式斜角(10°)大门套

层站显示召唤 ZPIA11-GB14
层门材料 发纹蚀刻不锈钢
门套材料 发纹不锈钢

E-322斜幕板斜角(10°)大门套

层站显示召唤 ZPIH-N301
层站召唤 ZHBA11-G010
层门(注1) ZPN-010
门套材料 镜面镀钛不锈钢
层站显示召唤

ZPI■-GD10

橙色段码LED
按钮可换
图示为A12

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-GD20

橙色段码LED
按钮可换
图示为A12

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-GB23

4.3英寸
段码液晶
按钮可换
图示为A11

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-CD12

金黄色段码LED
按钮可换
图示为A11

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-CD22

金黄色段码LED
按钮可换
图示为A11

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-GA13

4.3英寸
真彩液晶
黑金界面
按钮可换
图示为A11

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZPI■-GA23

4.3英寸
真彩液晶
黑金界面
按钮可换
图示为A11

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置
层站显示

ZPIH-C804

15英寸多媒体液晶显示器外嵌式安装于层站侧召唤上方位置

ZPIH-CE01

2.86英寸黑金界面TF液晶显示(EMIDS)
分辨率1920×540,嵌入式墙体安装

ZPIH-C301

8.4英寸黑金界面TFT液品显示嵌入式墙体安装

HID-A20

橙色LED点阵指示灯
嵌入式
墙体安装

ZPIH-NE01

28.6英寸黑金界面TFT液晶显示(EMIDS)
分辨率1920×540,嵌入式E312门套幕板适用

ZPIH-N301

8.4英寸黑金界面TFT液晶显示嵌入式.E312门套幕板适用

HID-A10

橙色LED点阵指示灯嵌入式E312门套幕板适用

层站方向灯

ZHLV-H021 有底盒

有底盒发纹/镜面不锈钢面板
亮灯部分雾白亚克力

ZHLV-H040 无底盒

亮灯部分雾白亚克力
尺寸显大气
55×430mm

ZHLV-H050 无底盒

透明亚克力.内雕雾面亚克力
根据环境自动调节亮度和音量
自带语音报站同AECH功能

ZHLV-R050 有底盒

亮灯部分雾白亚克力
需墙面装饰精确留孔

ZHLV-B040 无底盒

亮灯部分透明亚克力
内嵌雾白指示块
(与AECH同时配置时应对GB/T24477)

ZHLH-R080 有底盒

透明亚克力.内嵌雾面三角形
镜面衬底点缀满天星
(与AECH同时配置时应对GB/24477)(可安装于门上方)

层站召唤

ZHB■-G010单梯
ZHB■-G020并联

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZHB■-H030单梯
(符合GB/T24477标准)

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZHB■-H041并联
(符合GB/24477标准)

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置

ZHBE08-G012
脚感应召唤

注:1、符号■为按钮型号;请从”多样化按钮”页选择按钮填充
2、操纵箱面板材质有发纹/镜面/和纹/砂纹不锈钢材质可选。表面镀钛需非标确认
3、选用一体式操纵箱时,要求客户自行二次装的侧壁装饰层厚度需小于15mm.若大于15mm.则需非标确
4、EMIDS显示可播放多媒体信息,若根据客户需求编辑个性化界面。需非标确认
5、触摸屏操纵箱三种界面配色可选:方案A、楼层选配最高64层;方案B、方案C、楼层选配最高30层。
6、轮橋操纵箱按钮只可选择A14/A15/C14/C15
7、型号ZCB-F131/181符合GB/T24477标准、整梯是否满足标准需进行技术确认
8、A04A05按钮仅符合GB/T24477操纵箱配置
TOP
X

填写信息,获取资料

取消
提交并获取资料

欢迎扫码关注上海三菱电梯官方微信公众号

请使用微信扫码进入菱菱土建
