Series C

Energy saving comfort

高效节能舒适可靠

部件寿命提高

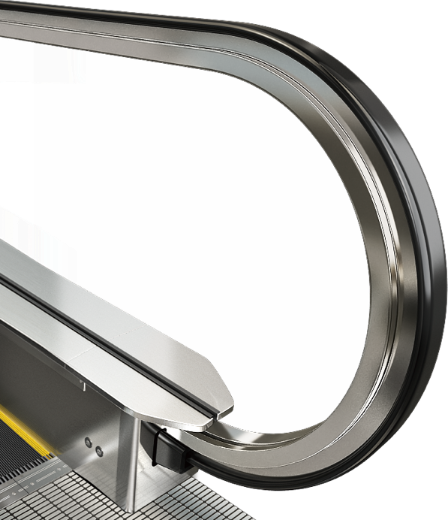

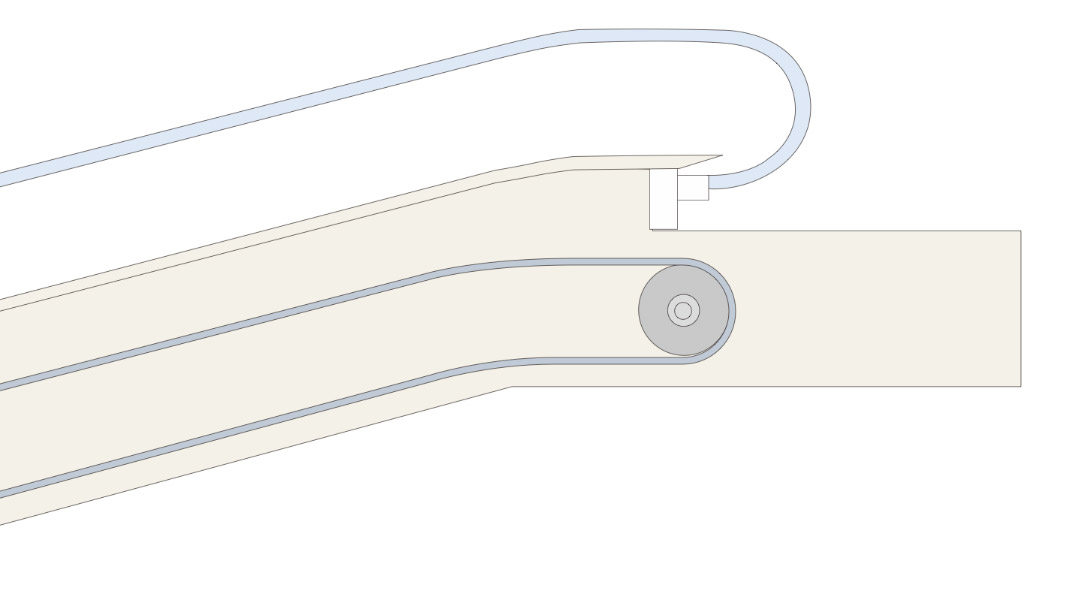

直线式扶手驱动大大提高了扶手带的使用寿命；自动供油装置作为标准配置后大大延长了各种链条的使用寿命；标准装潢部件采用不锈钢制成，经久耐用。

维护保养简便

立式布置的驱动装置相比卧式布置的驱动装置有更大的维修空间，使操作更加方便；标准配置自动供油装置，自动人行道使用了大量的链条，例如：踏板链、驱动链、扶手链等，这些链条的润滑对保证它们的寿命和保证自动人行道的性能质量都至关重要。

节能

C系列自动人行道采用高效率的斜齿轮减速器和新型扶手驱动装置，产品节省能源；变频自动人行道可根据客流量自动调整运行速度，无乘客时自动进入低速或停止待机模式，节省电能。采用符合GB18613-2012及2005/32/EC欧盟指令要求，达到国际能效等级IE3的高效电机，体积更小，效率高达91%（以11kW为例）。

舒适

C系列自动人行道安装有先进的驱动装置和可靠的安全装置，还采用了一系列减震及防噪声结构，使乘客在乘行途中，体会舒适、平稳与安静。

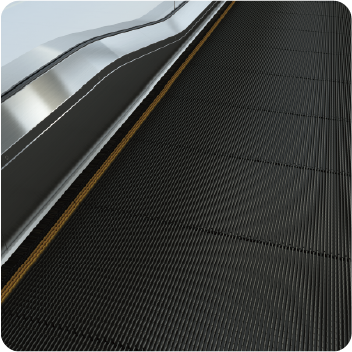

输送能力极强

C系列自动人行道具有极强的输送能力，适用于机场、购物中心、宾馆、游乐中心等场所。强大的驱动，坚固的结构，充分满足各种人流工况。在输送繁忙人流的同时，充分考虑现代城市交通的需求。0~12度的倾斜角，可根据建筑物的不同用途及环境，自由选择。

Experience the ultimate

先进技术极致体验

旁路变频技术——节能

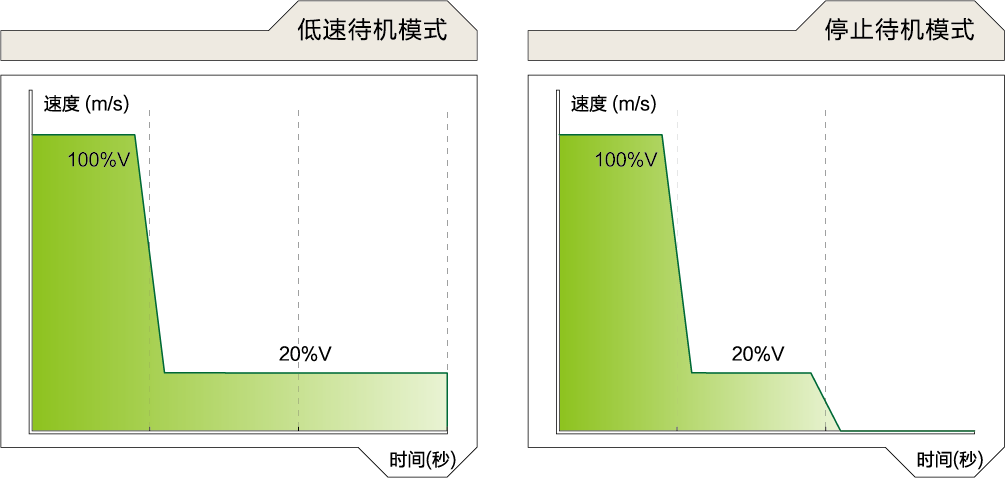

名义速度时自动切除变频器，采用工频电网供电运行，大大提高变频器寿命；万一变频器发生不可恢复的故障时，可手动切换至后备运行模式，不影响自动人行道运行；无人乘坐时自动切换至低速或停止待机模式，满载下行时再生能量直接回馈电网，更加节能环保。

锁相切换技术——舒适

三菱自主研发的专用变频器，模块化设计，尺寸小；先进的“主动相位同步，锁相切换技术”，实现变频至工频的平滑切换，带来更舒适的乘坐体验。

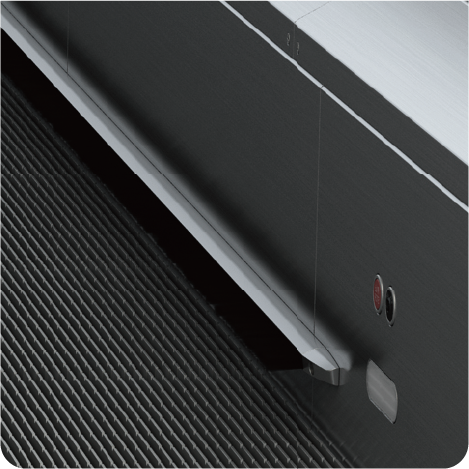

功能安全技术——安全

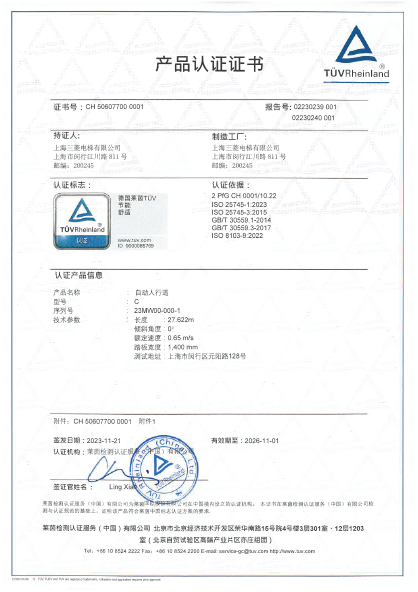

通过国家特种设备权威检测机构的功能安全认证，并为国内首家通过欧洲权威机构德国TüVRheinland扶梯功能安全部件PESSRAE认证评估；采用双通道冗余监测，确保安全功能可靠有效。

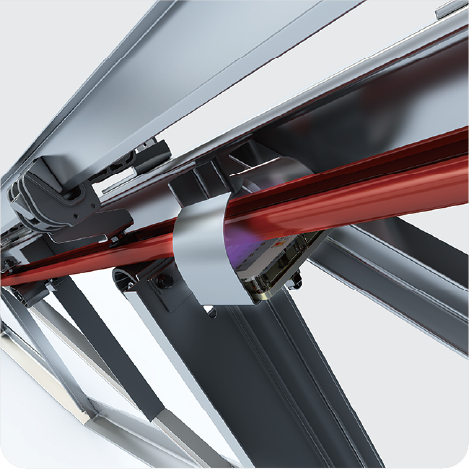

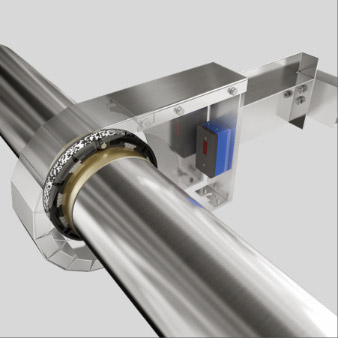

主轴绝对位置检测系统

通过绝对位置传感器，对安装在主轴上的绝对位置码盘的码值进行读取，从而直接精确获取扶梯主轴的绝对位置（精度高达0.5mm），并计算得到当前的运行速度及方向。

观看视频

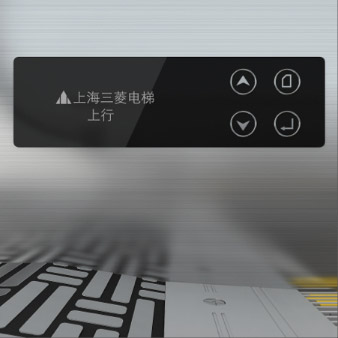

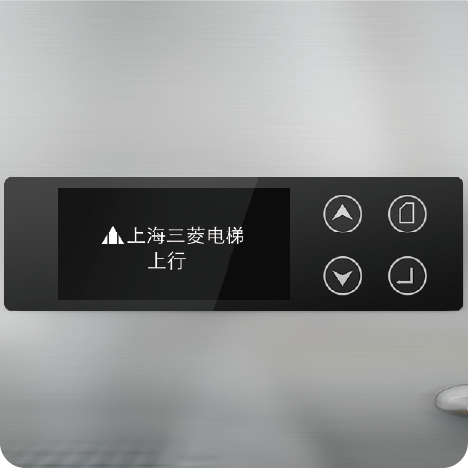

多功能操纵面板选配

出入口配置带VFD（真空荧光显示屏）的操纵面板，实现故障查看、功能开启关闭等；在温度变化大、阳光直射的情况下仍能保持良好的显示性能。

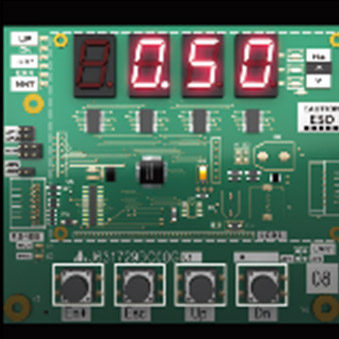

控制柜LED操纵面板

通过安装在控制柜内的操作面板设置参数、查看运行状态和故障代码等，显示方式为LED数码管。

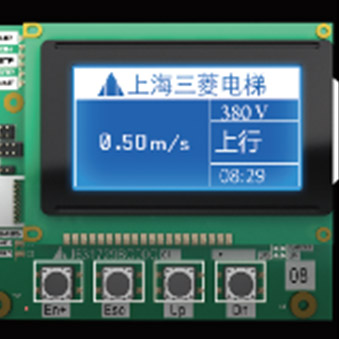

控制柜LCD操纵面板选配

通过安装在控制柜内的操作面板设置参数、查看运行状态和故障代码等，显示方式为LCD液晶屏。

TREND

潮流风尚彰显气派

灵感源于生活的科技时尚

上海三菱不但在技术上始终领先，在其外观上也进行了精美的修饰。新潮流色泽的扶手带、高耐磨不锈钢前沿板、扶手下幽静流畅的光线等等，都在您休憩之余，带您领略绚丽斑斓的缤纷世界，体会尊贵与高档的享受。作为体现都市风采的现代交通工具，自动人行道大多安装在城市的繁华场所；按照高标准设计的C系列自动人行道，具有多种装潢选择，可在不同场所中，为都市生活增光添彩。

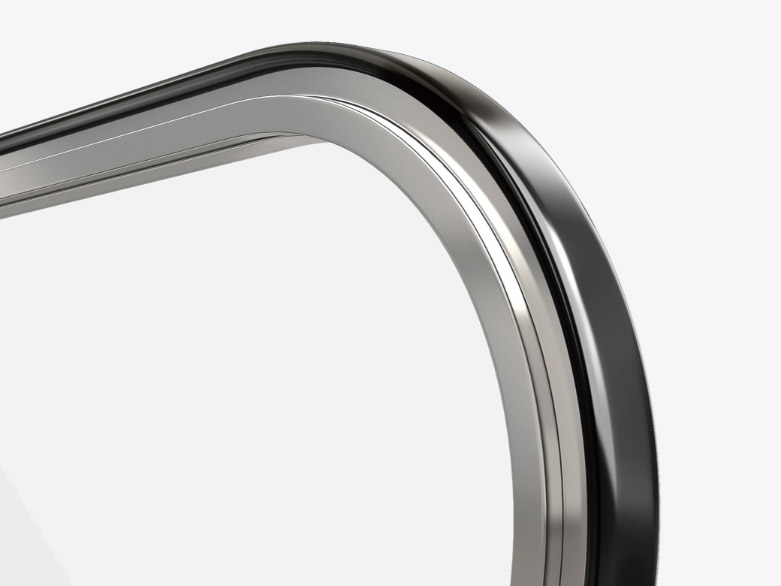

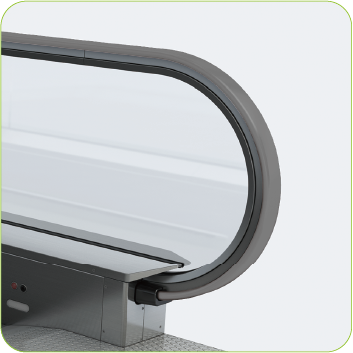

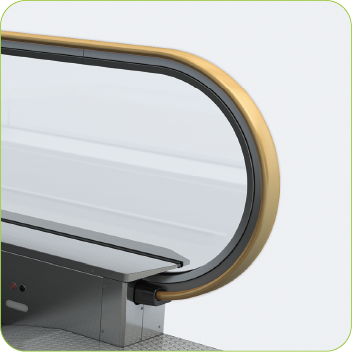

选择颜色

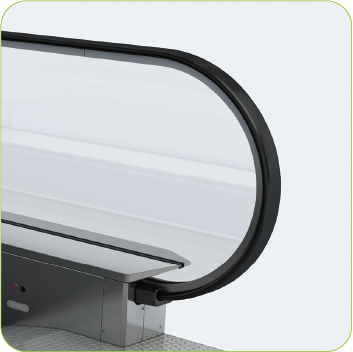

黑色（标准）
黑灰色（选配）
灰色（选配）
红色（选配）

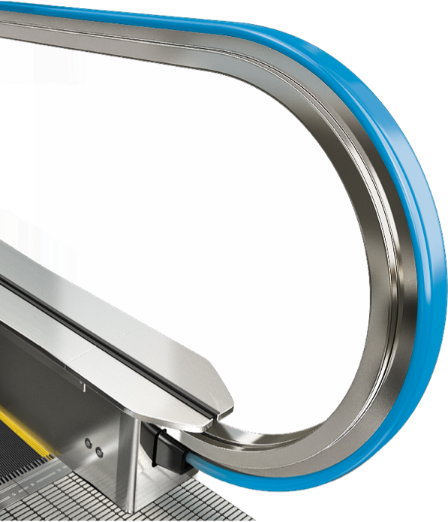

蓝色（选配）

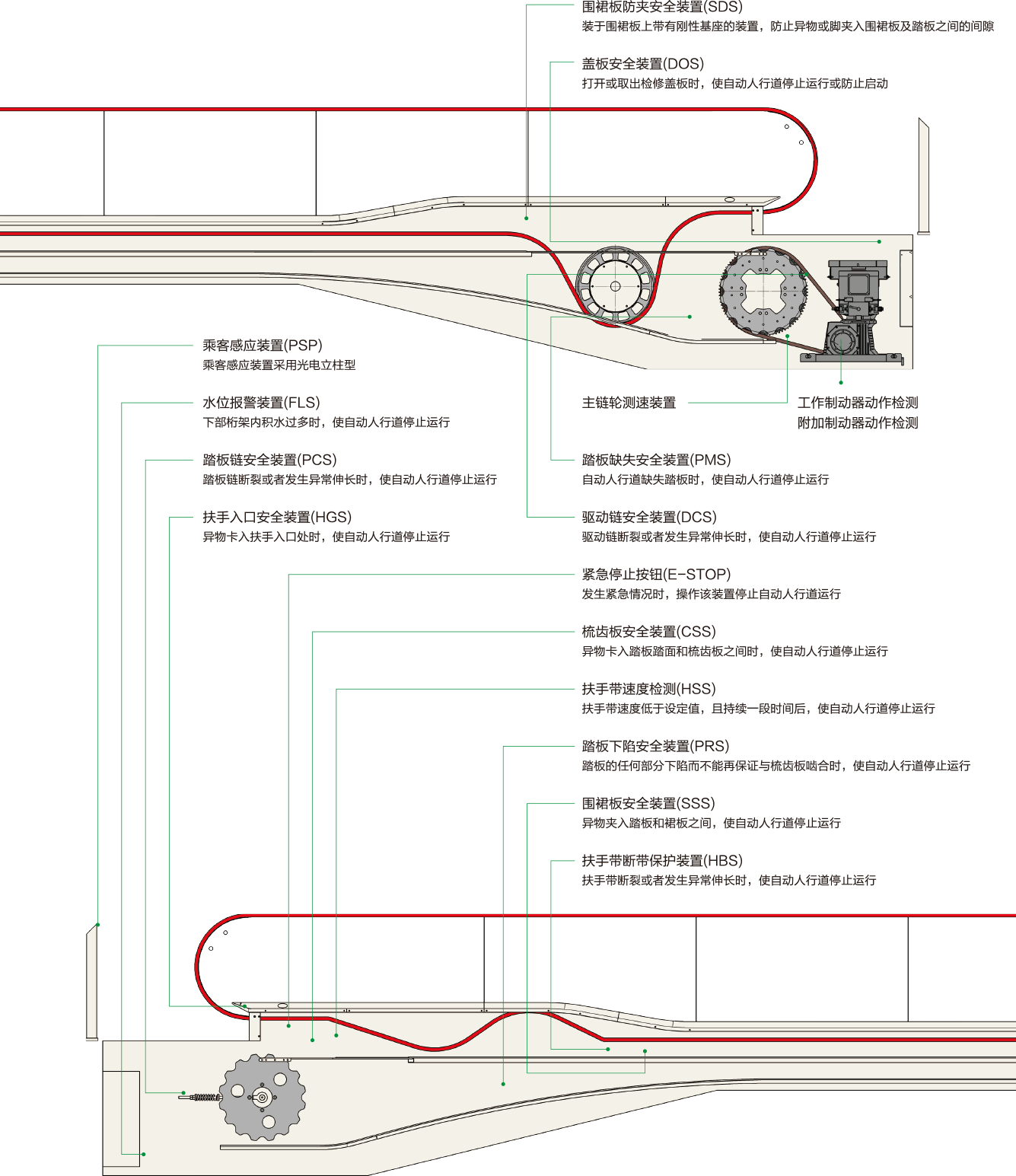

Safe and reliable

安全可靠

扶手带速度检测 (HSS)

扶手带速度低于设定值，且持续一段时间后，使自动人行道停止运行。
踏板缺失保护 (PMS)

缺失踏板时，使自动人行道停止运行。
梳齿板安全装置 (CSS)

异物卡入踏板和梳齿板之间时，使自动人行道停止运行。

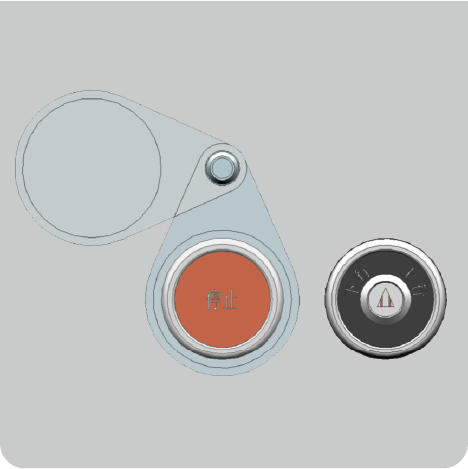

急停按钮 (E-STOP)

发生紧急情况时，操作该装置停止自动人行道运行。

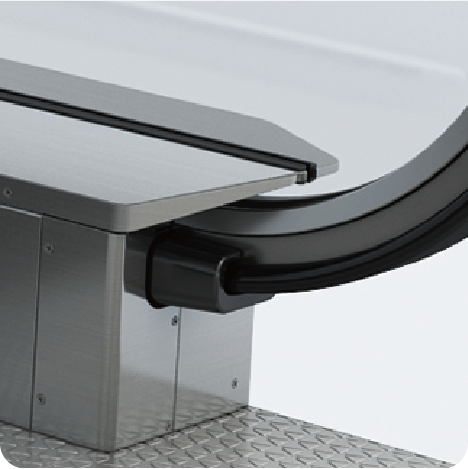

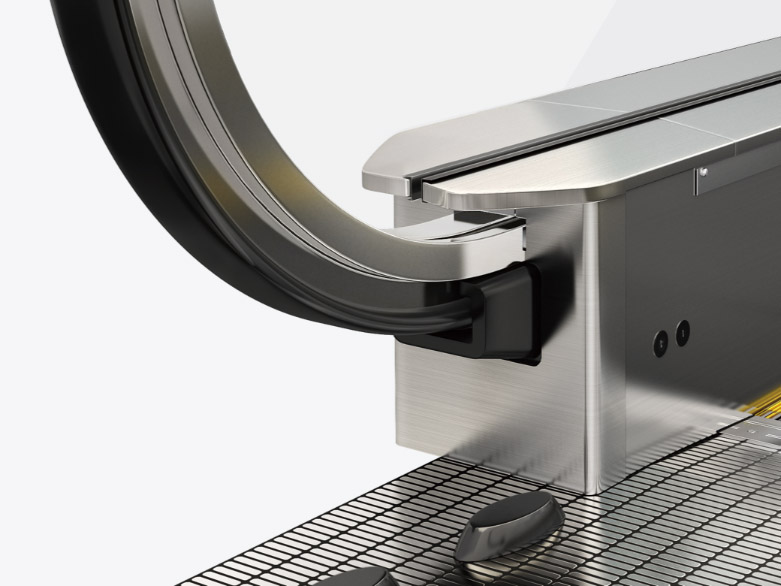

扶手入口安全装置 (HGS)

异物卡入扶手入口时，使自动人行道停止运行。
非操纵逆转保护 (ARP)

运行中出现意外反向时，使自动人行道停止运行。

1.2倍超速保护 (HGD1)

在运行速度超过名义速度的1.2倍之前，使自动人行道停止运行。

1.4倍超速保护 (HGD2)

在运行速度超过名义速度的1.4倍之前，使自动人行道停止运行。
驱动链安全装置 (DCS)

驱动链断裂或者发生异常伸长时，直接制动驱动主轴，使自动人行道停止运行。
盖板安全装置 (DOS)

取出检修盖板后，使自动人行道停止运行。

踏板链安全装置 (PCS)

踏板链断裂或发生异常伸长时，使自动人行道停止运行。
盖板安全装置 (DOS)

取出检修盖板后，使自动人行道停止运行。
扶手入口安全装置 (HGS)

异物卡入扶手入口时，使自动人行道停止运行。
急停按钮 (E-STOP)

发生紧急情况时，操作该装置停止自动人行道运行。
梳齿板安全装置 (CSS)

异物卡入梳齿板与踏板之间时，使自动人行道停止运行。
踏板缺失保护 (PMS)

缺失踏板时，使自动人行道停止运行。
踏板下陷安全装置 (PRS)

踏板的任何部分下陷而不能再保证与梳齿板啮合时，使自动人行道停止运行。

© 上海三菱电梯有限公司版权所有 2022

沪ICP备05014391号-1 支持IPv6

Series C

C 系列自动人行道

宁静而致远 精美且流畅

繁忙都市中的松弛空间

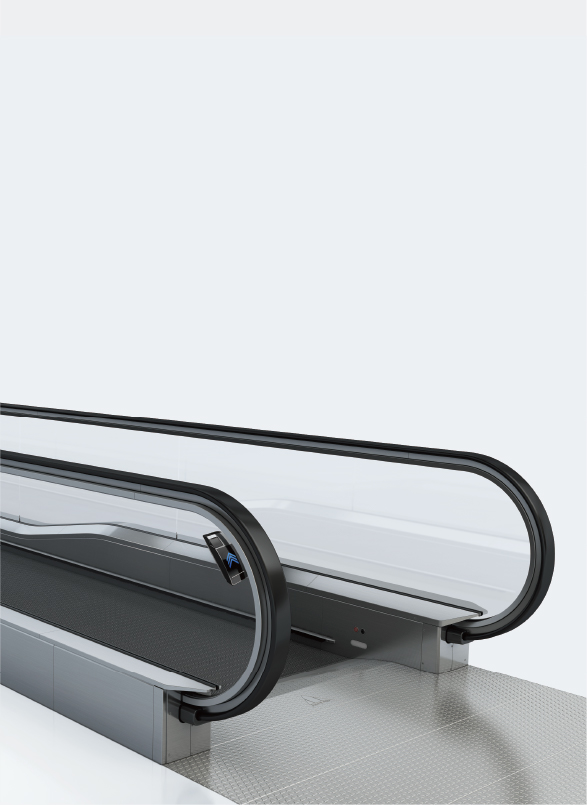

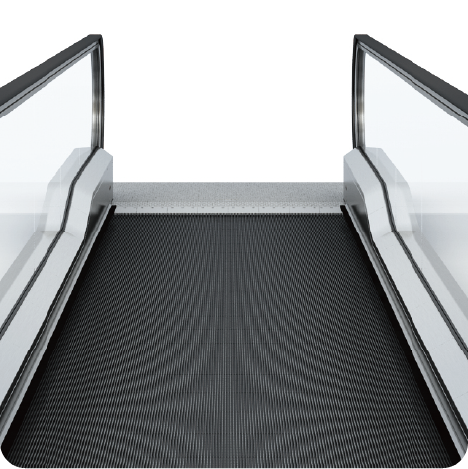

Moving walk

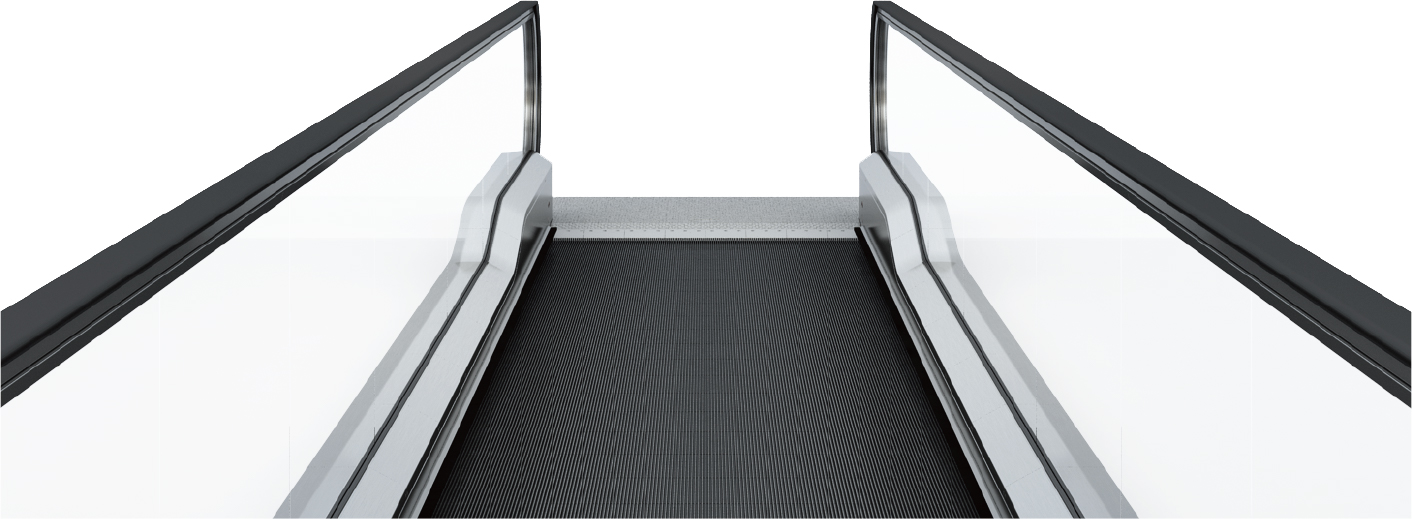

Series C 自动人行道

Energy saving comfort

高效节能 舒适可靠

直线式扶手驱动大大提高了扶手带的使用寿命；自动供油装置作为标准配置后大大延长了各种链条的使用寿命；标准装潢部件采用不锈钢制成，经久耐用。

C系列自动人行道安装有先进的驱动装置和可靠的安全装置，还采用了一系列减震及防噪声结构，使乘客在乘行途中，体会舒适、平稳与安静。

Experience the ultimate

先进技术 极致体验

三菱自主研发的专用变频器，模块化设计，尺寸小；先进的“主动相位同步，锁相切换技术”，实现变频至工频的平滑切换，带来更舒适的乘坐体验。

通过国家特种设备权威检测机构的功能安全认证，并为国内首家通过欧洲权威机构德国TüVRheinland扶梯功能安全部件PESSRAE认证评估；采用双通道冗余监测，确保安全功能可靠有效。

主轴绝对位置检测系统

多功能操纵面板选配

控制柜LED操纵面板

控制柜LCD操纵面板选配

TREND

潮流风尚 彰显气派

选择颜色

黑色（标准）

黑灰色（选配）

灰色（选配）

红色（选配）

蓝色（选配）

Safe and reliable

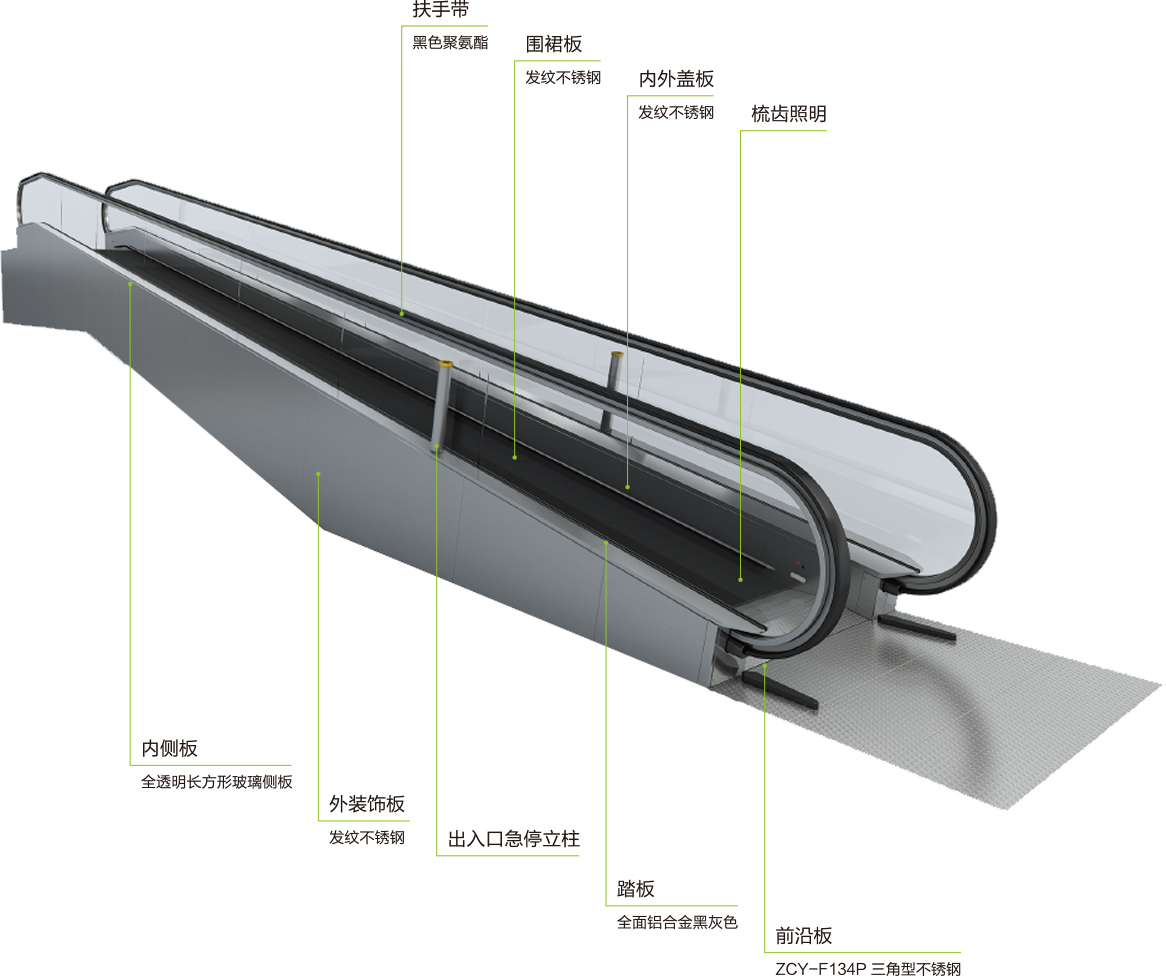

安全装置 个性配置

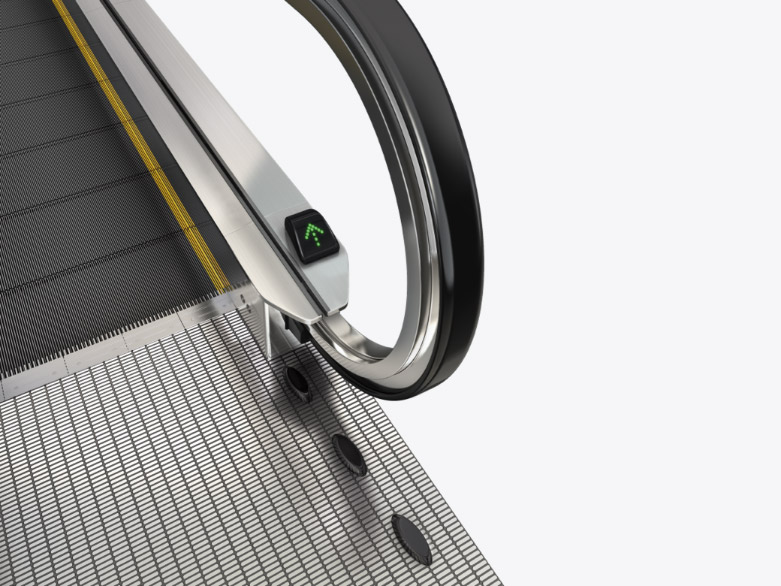

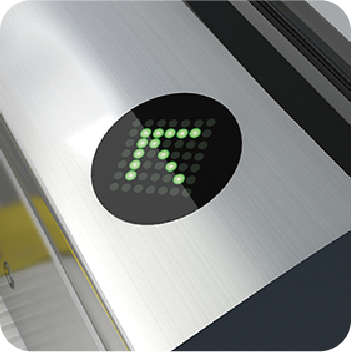

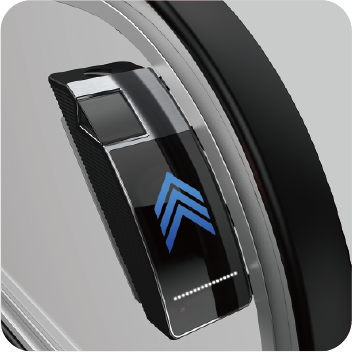

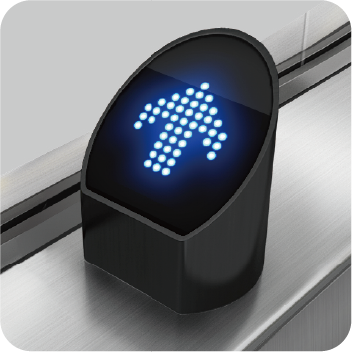

运行指示器 ZIN-01

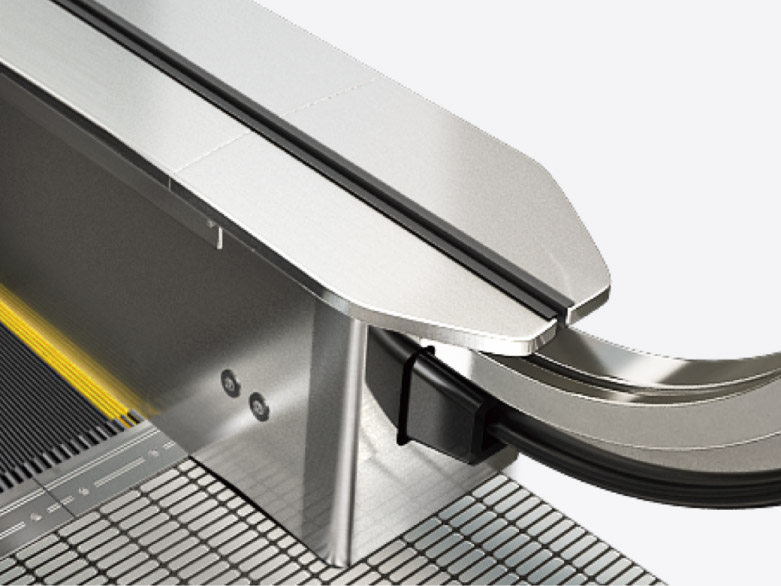

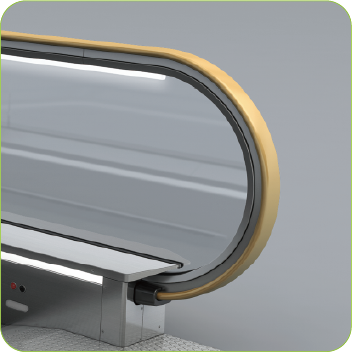

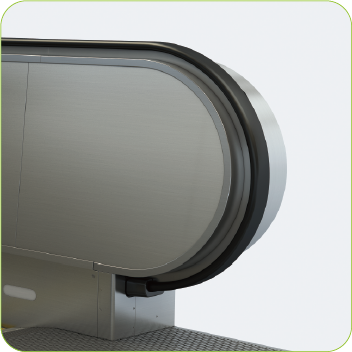

扶手带入口

扶手导轨 发纹不锈钢

盖板

扶手下照明 扶手下照明(CS-LB/CS-LBF时)

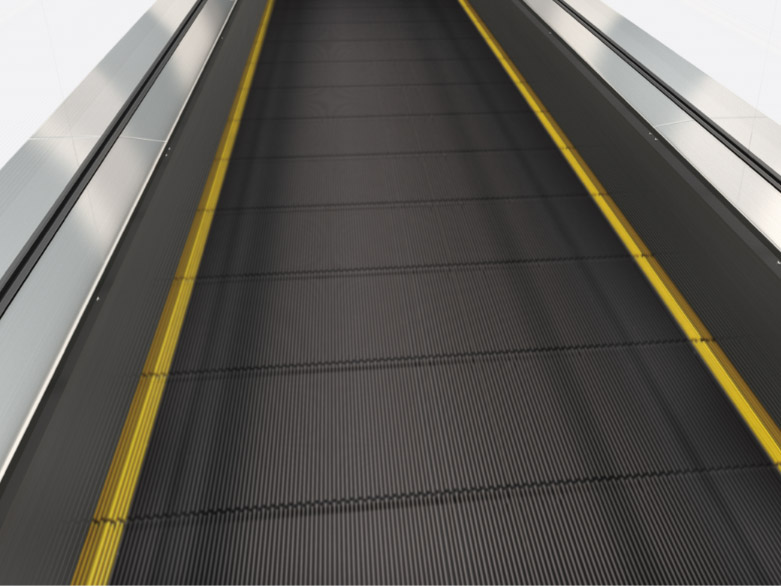

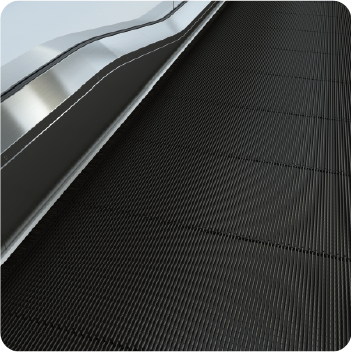

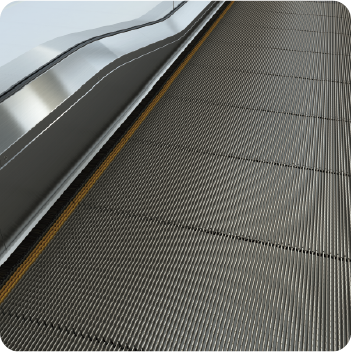

踏板 整体铝合金压铸梯级

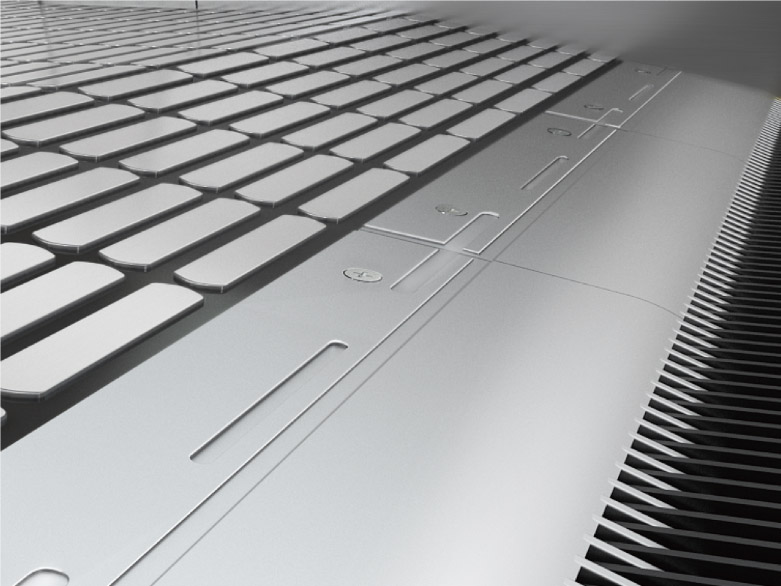

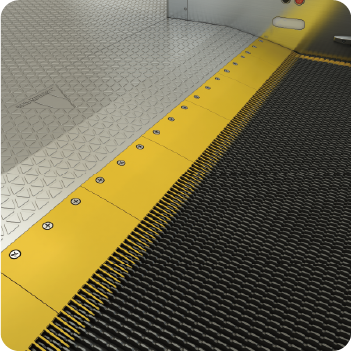

梳齿 银色铝合金

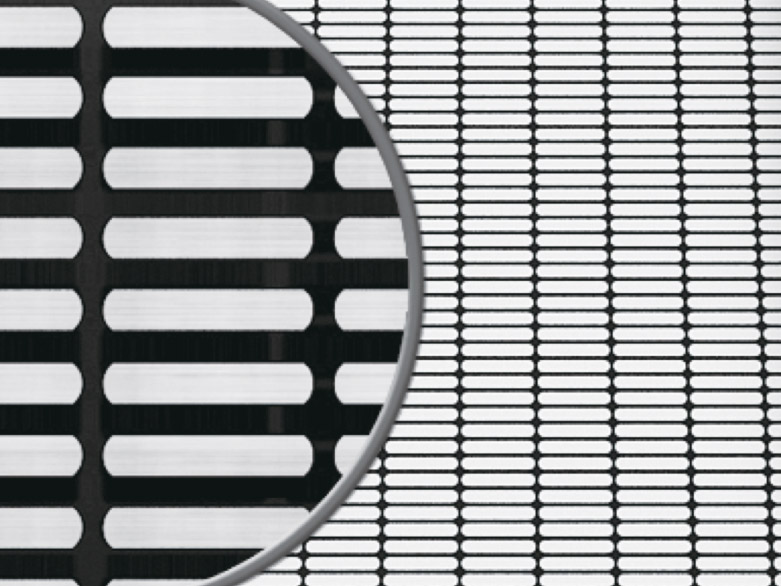

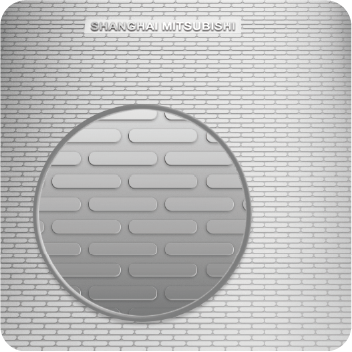

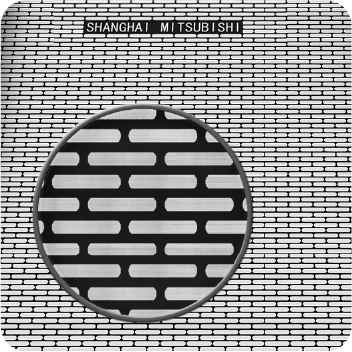

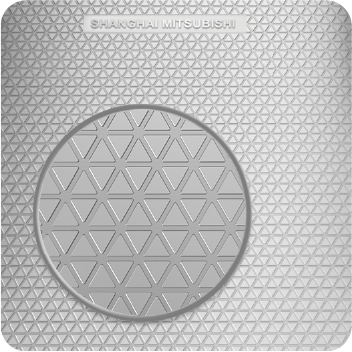

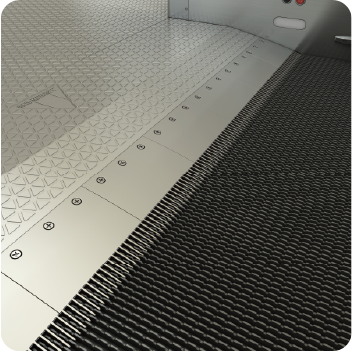

前沿板 带有防滑花纹的不锈钢板

Safe and reliable

安全可靠

扶手带速度检测 (HSS)

踏板缺失保护 (PMS)

梳齿板安全装置 (CSS)

急停按钮 (E-STOP)

扶手入口安全装置 (HGS)

非操纵逆转保护 (ARP)

1.2倍超速保护 (HGD1)

1.4倍超速保护 (HGD2)

驱动链安全装置 (DCS)

盖板安全装置 (DOS)

踏板链安全装置 (PCS)

盖板安全装置 (DOS)

扶手入口安全装置 (HGS)

急停按钮 (E-STOP)

梳齿板安全装置 (CSS)

踏板缺失保护 (PMS)

踏板下陷安全装置 (PRS)

经典案例

微信公众号

上海三菱电梯官方微信公众号(请保存图片，使用微信扫码)

菱菱土建小程序

菱菱土建，扫码查询土建尺寸(请保存图片，使用微信扫码)

关于我们

产品解决方案

智慧服务

经典案例

联系我们

人才招聘

© 上海三菱电梯有限公司版权所有 2022

沪ICP备05014391号-1 支持IPv6

沪公网安备31011202001781号

服务热线

返回首页

产品解决方案

获取报价

服务热线

宁静而致远精美且流畅

高效节能舒适可靠

先进技术极致体验

潮流风尚彰显气派

安全装置个性配置

运行指示器
ZIN-01

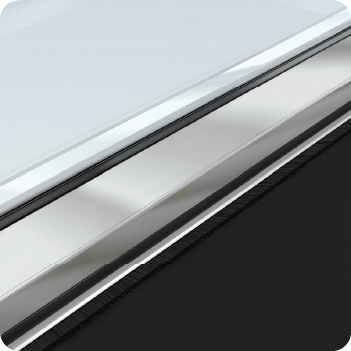

扶手导轨
发纹不锈钢

扶手下照明
扶手下照明(CS-LB/CS-LBF时)

踏板
整体铝合金压铸梯级

梳齿
银色铝合金

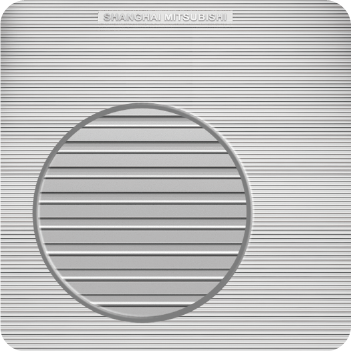

前沿板
