安全至上可靠为先

提高家用梯日常的乘坐安全保障

设计基准引领行业发展

◇安全钳、缓冲器、层门锁、端接装置等安全部件和关键部件，依托权威认证和专利技术，取得相关型式试验证书

◇门系统

·层门强度经过型式试验认证， 防护性更优

·自动双开门配备异步关门控制，遇阻力自动反开，大幅降低夹手风险

·配置轿厢位置检测装置，避免错层开门，防止误入井道

◇光幕

·覆盖距轿厢地坎 6mm±5mm 至 1800mm 高度范围

·采用两对独立错位光幕，光束密集且避免单点失灵，防护无死角

◇包覆带专属保护

·针对包覆带特性设计多重防护：滞留工况保护、异常伸长检测，实时规避悬挂系统风险

·端接装置经 500万 次动载测试仍保持安全性能

舒适体验

绿色高效

静谧舒适的乘梯体验

静音手段丰富

全流程低噪音设计

曳引机运行噪声≤50dB，制动器动作噪声≤50dB
开关门噪音<50dB（落锁噪音<55dB）
扁平包覆带表面聚氨酯材料减少摩擦，噪音低于传统钢丝绳
全新设计的控制柜，采用无接触器方案，电梯运行更静音

舒适体验提升

运行平稳

搭配包覆带轮向心设计与优化曲线轮毂，确保包覆带居中稳定运行

绿色亲和的用梯体验

多项节能功能

标配轿内照明自动关闭功能等

全LED照明系统

耗电量仅是白炽灯的1/10、荧光灯的1/3，同时寿命是白炽灯的约20倍

品质美学装潢

匠心打造专属于家用环境的美观性轿厢装潢方案和人机部件
四种轿厢装潢方案契合各类家装风格

省心便捷放心之选

维护省心

钢带轴承结构优化

包覆带轮采用免维护轴承，减少维护工作量，使用更省心

无油导轨导靴

无油导轨导靴运行过程不会产生油污，避免环境污染，同时减少后期清洁维护成本

安心守护

远程通话

紧急情况下，轿厢内乘客可与紧急联系人远程通话

应急照明

正常照明电源断电时，立即提供轿厢照明，减少停电时的轿内压抑感

停电应急停靠

正常电源断电时，电梯将运行至最近层站并开门，避免关人风险

轿厢装潢

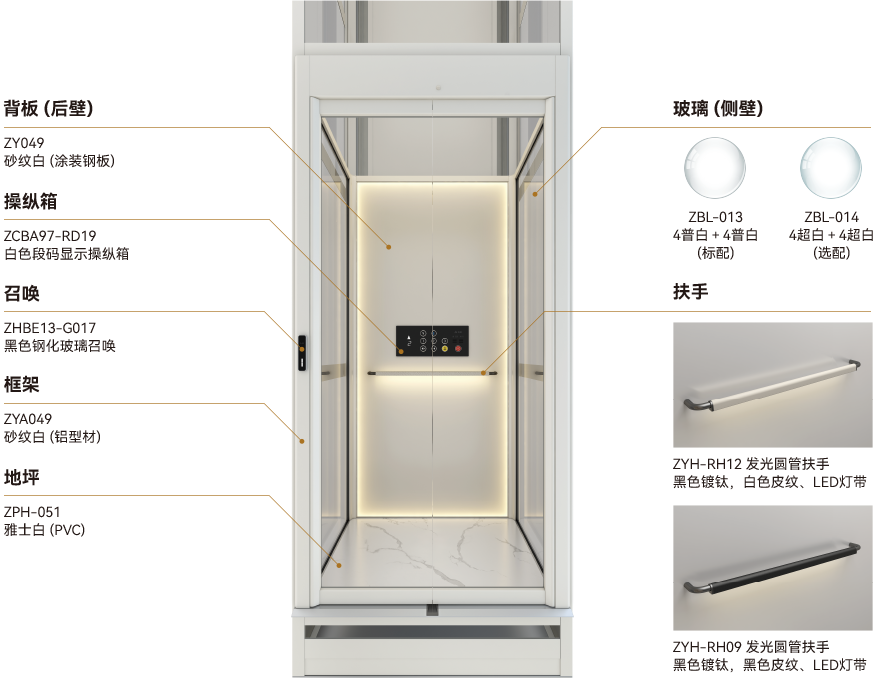

基础轿厢

注：
1. 效果图按AA1025×BB845规格绘制，尺寸变化后外观相应改变，详见装潢软件
2. 涂装钢板与铝型材喷涂颜色有细微色差，具体请以实物为准
3. 图片仅为效果示意，配置及规格不同，外观亦会变化
4. 纸质印刷、屏幕显示与实物效果存在一定差异，请以实物为准

（点击查看大图）

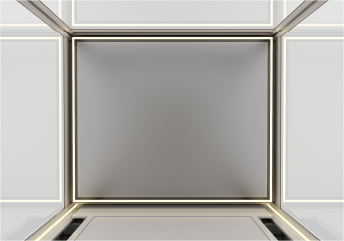

井道顶

ZHCP-CN01
材质：涂装井道顶
(标配)

ZHCP-CN02
材质：砂纹井道顶 (可选镀钛颜色)
(选配)

ZHCP-CN01
材质：涂装井道顶
(标配)

ZHCP-CN02
材质：砂纹井道顶 (可选镀钛颜色)
(选配)

井道灯带

无灯带
(标配)

单色灯带
(选配)

多彩灯带
(选配)

无灯带
(标配)

单色灯带
(选配)

多彩灯带
(选配)

人机部件

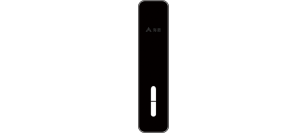

召唤

ZHBE13-G017

材质：黑色钢化玻璃
按钮：触摸按钮

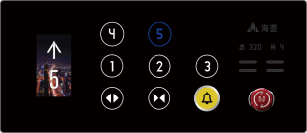

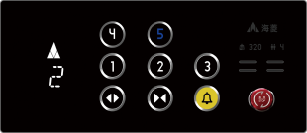

操纵箱

ZCBA97-RD19

材质：黑色钢化玻璃 | 显示：白色段码
按钮：机械按钮 | 急停：标配

操纵箱

ZCBE13-RA15

材质：黑色钢化玻璃 | 显示：4.3寸液晶
按钮：触摸按钮 | 急停：标配

召唤

ZHBE13-G017

材质：黑色钢化玻璃
按钮：触摸按钮

操纵箱

ZCBA97-RD19

材质：黑色钢化玻璃 | 显示：白色段码
按钮：机械按钮 | 急停：标配

操纵箱

ZCBE13-RA15

材质：黑色钢化玻璃 | 显示：4.3寸液晶
按钮：触摸按钮 | 急停：标配

地坪

岩板 (选配)

ZYB-A01

水泥米白

ZYB-A02

寒江雪白

ZYB-A03

无暇纯白

ZYB-A04

阿玛尼金

PVC (选配)

ZPH-049

布朗金

ZPH-050

黑白根

ZPH-051

雅士白

ZPH-052

伯爵黄

ZPH-053

波希米亚

ZPH-054

爱马仕灰

岩板 (选配)

ZYB-A01

水泥米白

ZYB-A02

寒江雪白

ZYB-A03

无暇纯白

ZYB-A04

阿玛尼金

PVC (选配)

ZPH-049

布朗金

ZPH-050

黑白根

ZPH-051

雅士白

ZPH-052

伯爵黄

ZPH-053

波希米亚

ZPH-054

爱马仕灰

流光曜影

背板 (后壁)：ZNH-005 发光背板
玻璃 (侧壁)：ZBL-013 普通白玻璃 (4＋4)
框架：ZYA050 砂纹黑 (铝型材)
地坪：ZYB-A01 水泥米白 (岩板)
扶手：ZYH-RH09 黑色发光扶手
操纵箱：ZCBE13-RA15 4.3寸液晶显示操纵箱
召唤：ZHBE13-G017 黑色钢化玻璃召唤

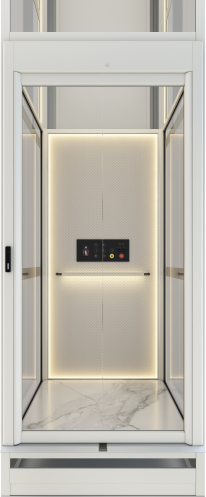

浮光织羽

背板 (后壁)：ZTM-065 菱形皮纹背板
玻璃 (侧壁)：ZBL-013 普通白玻璃 (4＋4)
框架：ZYA049 砂纹白 (铝型材)
地坪：ZYB-A02 寒江雪白 (岩板)
扶手：ZYH-RH12 白色发光扶手
操纵箱：ZCBE13-RA15 4.3寸液晶显示操纵箱
召唤：ZHBE13-G017 黑色钢化玻璃召唤

素岩清辉

背板 (后壁)：ZYB-A05 罗拉印象 (岩板)
玻璃 (侧壁)：ZBL-013 普通白玻璃 (4＋4)
框架：ZYA049 砂纹白 (铝型材)
地坪：ZYB-A03 无瑕纯白 (岩板)
扶手：ZYH-RH12 白色发光扶手
操纵箱：ZCBE13-RA15 4.3寸液晶显示操纵箱
召唤：ZHBE13-G017 黑色钢化玻璃召唤

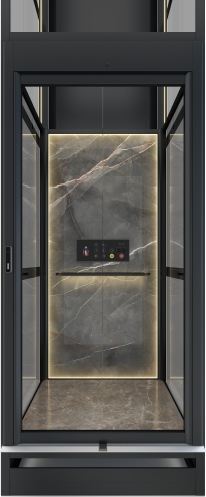

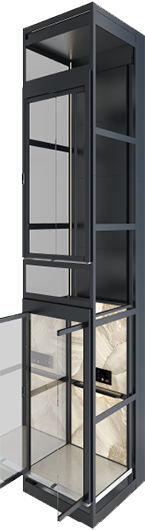

墨石晔光

背板 (后壁)：ZYB-A06 芬迪灰 (岩板)
玻璃 (侧壁)：ZBL-013 普通白玻璃 (4＋4)
框架：ZYA050 砂纹黑 (铝型材)
地坪：ZYB-A04 阿玛尼金 (岩板)
扶手：ZYH-RH09 黑色发光扶手
操纵箱：ZCBE13-RA15 4.3寸液晶显示操纵箱
召唤：ZHBE13-G017 黑色钢化玻璃召唤

流光曜影

浮光织羽

素岩清辉

墨石晔光

注：
1. 涂装钢板与铝型材喷涂颜色有细微色差，具体请以实物为准
2. 图片仅为效果示意，配置及规格不同外观亦会变化
3. 纸质印刷、屏幕显示与实物效果存在一定差异，请以实物为准
